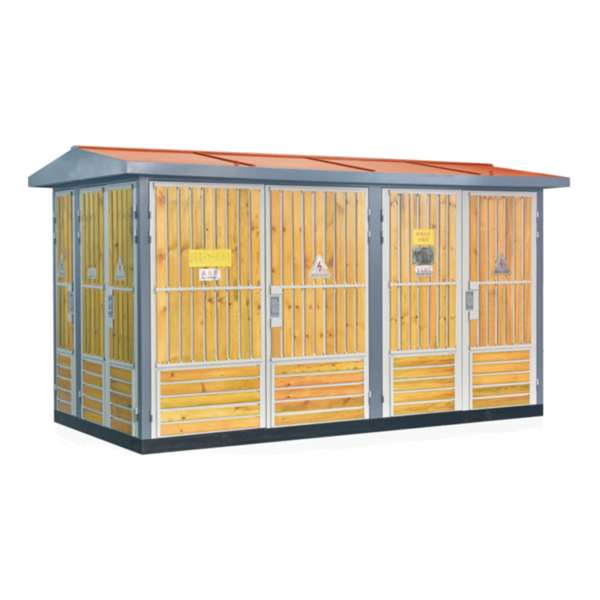

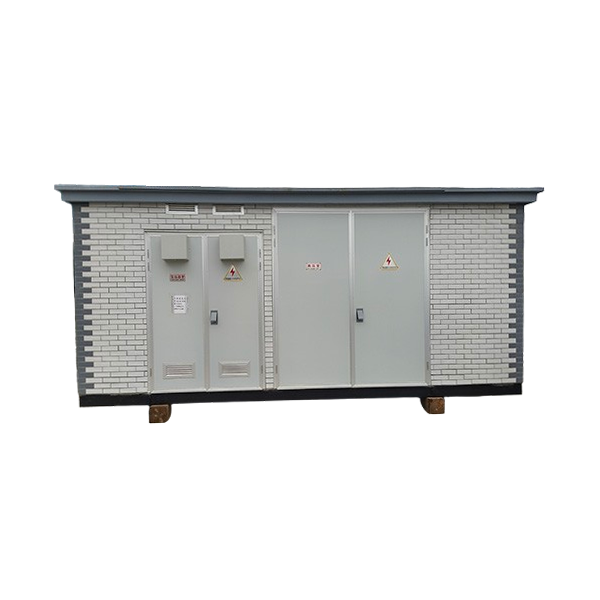

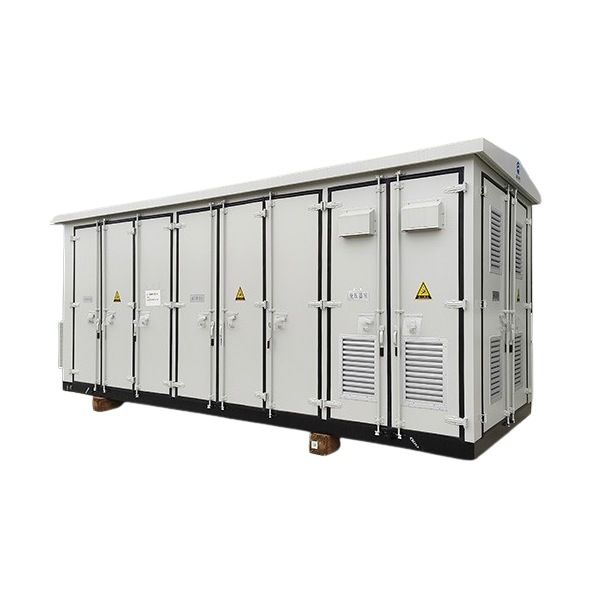

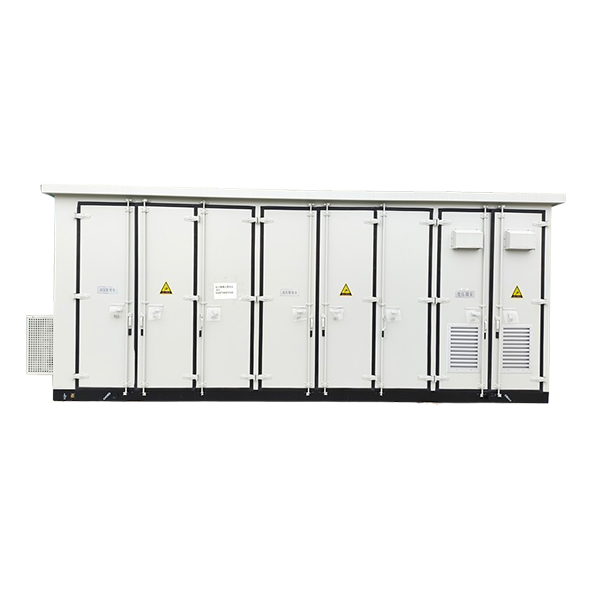

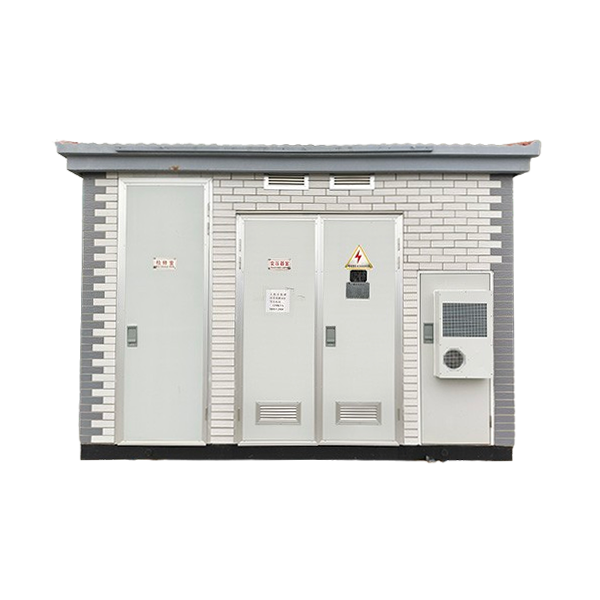

YB型预装变电站是一种被广泛使用的成套配电变电站，它将高压电器开关设备、变压器、低压电器设备元件、电容补偿元件、自动控制单元按照一定的接线方案组合在一个箱体内，形成一个组合灵活、 功能齐全的成套配电装置，适用于城市公用配电、工矿企业、居民小区、野外作业及临时施工用电等场所，作配电系统中接受和分配电能之用。
该产品结构紧凑并且通用性能强，运行安全可靠，维护方便，可整体移动等特点，另外与常规土建式相同容量的变电站相比，具有节省土地，缩短工程时间，降低施工建设成本，是目前城市及城乡一体 化建设和改造优先选型的成套设备。
海拔高度不超过1000M，环境温度不高于+50℃,不低于-25℃。
空气温度为+25℃时，相对湿度金属箱体的不超过90%，非金属箱体的不超过95%。
户外风速金属箱体的不超过35M/S，非金属箱体的不超过40M/S。
地震水平冲击速度为0.4M/S,垂直冲击速度0.2M/S。
应无严重污秽、化学腐蚀、爆炸危险、水灾火灾及剧烈震动场所。
可在绿化较多的场所内及景观大道使用。
外壳采用金属箱体，它结构牢固、加工方便、交货速度快、制造成本低；外壳采用环保型非金属箱体，隔热抗辐射、防湿抗凝露、隔音抗风防尘能力强。
箱体内以“目”字型或“品”字型将变电站分为三个独立空间，每个空间均有独立的自然通风口和室内照明装置，变压器室另装有温度自动开启排风功能风扇。
高压单元为各种方案的高压开关柜组合。
变压器采用低损耗、低温升、全密封免维护的油浸式或环氧树脂干式变压器，充分体现节约能源、利于环保，实际运行能满足短时满载过负荷要求。
低压单元为各种方案的低压开关柜组合。
高压联接采用全密封电缆拔插件，实现全绝缘零电位，裸电部位加耐高压热缩管、低压铜排有过渡软联接等。
整机突出体现工艺先进、环保节能、操作简便、控制先进，并且确保人身安全、无故障免维护。
预装式变电站的型号。
外壳使用材料及颜色，如用户无要求则采用本公司通用颜色。
变压器类型及容量。
高压接线方案和低压接线方案可根据用户需要进行设计，用户需提供高压进线电缆截面规格。
总的设计方案有如下方案供选择：
a.高压上进线，经济型；
b.高压上进线，独立计量；
c.高压下进线，经济型；
d.高压下进线，独立计量；
e.开闭所；
f.开闭所箱变组合供电。
客户另有要求，可通过订货协议协商说明或订货时面洽。
本产品符合下列标准：
GB 17467-2010《高压/低压预装式变电站》
DL/T 537-2002《高压/低压预装箱式变电站选用导则》
单元 | 项目 | 单位 | 参数 |
高压单元 | 额定电压 Rated voltage | kv | 10 |
额定频率 Rated frequency | Hz | 50 | |
额定电流 Rated current | A | 630 | |
工频耐受电压 对地和相间/隔离断口 Power frequency withstand Voltage phas to-ground and phas to-phase/fracture cut | KV/1min | 42/48 | |
雷电冲击电压 对地和相间/隔离断口 Lightning impulse withstand Voltage phas to-ground and phas to-phase/isolating cut | KV | 75/85 | |
额定短时耐受电流 Rated-short time withstand current | KAs/ 2 | 20 | |
额定峰值耐受电流 Rated peak withstand current | KA | 50 | |
低压单元 | 额定电压 Rated voltage | KV | 0.4 |
主回路额定电流 Rated current of primary loop | A | 400- 2000 | |
额定短时耐受电流 Rated- short time withstandtcurren | KA/ 1s | 30 | |
额定峰值耐受电流 Rated peak withstand current | KA | 63 | |
支路电流 Feeder current | A | 100- 830 | |
分支回路路数 Number of branch loop | Loop | 0- 8 | |
补偿容量 Compensating capacity | KVar | 0- 160 | |
变压器单元 | 额定电压 Rated voltage | KV | 10 |
额定容量 Rated capacity | KVA | - 1000 315 | |
工频耐受电压 Power frequency withstand Voltage | KV | 35 | |
雷电冲击电压 Lightning impulse withstand Voltage | KV | 75 | |
联结组别 Connection group | Dyn11 | ||
分接范围 Tapping range | ±5% 、：2×2.5%，+3 ×2.5 -1 | ||
阻抗范围 Impedance voltage | 4%、5%From4%to4.5% | ||
损耗Loss | 根据用户要求，最高性能水平可达 SBH16 型 The highest performance level may hit that of SBH16type according to the requirements of user | ||
箱体 | 防护等级 Protection class | > IP33 | |
声级水平 Sound level | ＜50dB（距变电站 1 米处） ＜ 50dB（1m from the transformer station ） | ||
型号 | 名称 | 单位 | FN12- 12 负荷开关 | FN21- 12 真空复合开关 |
1 | 额定电压 | KV | 10 | |
2 | 最高工作电压 | KV | 12 | |
3 | 额定频率 | Hz | 50 | |
4 | 额定电流 | A | 630 | |
5 | 额定开断负荷电流 | A | 63 | |
6 | 热稳定电流（有效值） | KA/S | 20/2 | 20/4 |
7 | 动稳定电流 | KA | 50 | 50 |
8 | 短路关合电流（峰值） | KA | 50 | 50 |
9 | 满负荷开断次数 | 次 | 20 | 1000 |
10 | 机械寿命 | 次 | 2000 | 10000 |
11 | 1min工频耐压（相间及对 地） | KV | 42 | 42 |
12 | 微电冲击电压（相间对地） | KV | 75 | 75 |
型号 | 额定电压 KV | 额定电流 A | 开断电流 KA | 溶体额定电流 A | |
外国型号 | 国内型号 | ||||
SDL※u |
XRNT- 12 | 12 | 40 | 31.5 | 6.3，10，16，20，25，31，5 ，40 |
SFL※u | 12 | 100 | 31.5 | 50，63，80，100 | |
SKL※u | 12 | 125 | 31.5 | 100，125 | |
